特長

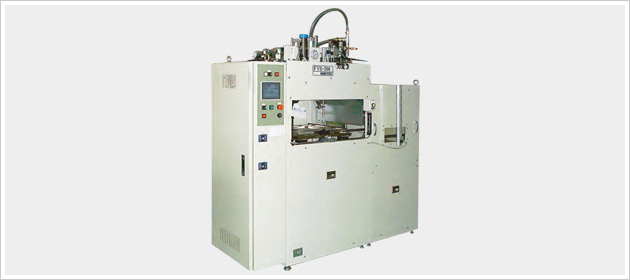

- テスト成形用に開発した超小型真空圧空成形機であり、カットシートを使用して成形します。
- 金型上下及びシートの左右走行は、サーボモータにより駆動しており、加熱完了のシート
は高速で成形ゾーンに復帰し、成形動作も高速で行うことが可能です。
- 金型の停止位置、移動スピード、ヒーター、タイマー条件等、成形条件はタッチパネルに
より数値を打込むことにより、設定でき、更に記憶再生も可能です。

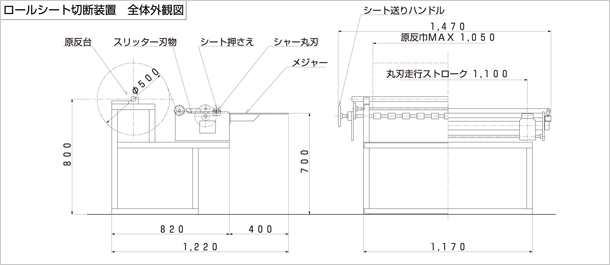

ロールシート切断装置
- 長さ方向カットと同時に巾方向のスリッティングも行います。
仕様
| FVS-500型 主仕様 |
| 成形面積 |
最大 |
500mm（縦）ｘ500mm（横） |
| 成形品高さ |
最大 |
100mm |
| 成形圧力 |
5,000kg.f |
| 床面積 |
1,950mm×950mm×2,100mm |
| 機械重量 |
1.8t（付属の真空ポンプを含む） |
| 電源 |
AC3相、200V、50/60Hz、総容量28.0kW |
| 作動エアー |
100ℓ/min (5kg/㎠ 以上) |
| ロールシート切断装置 主仕様 |
| 原反最大巾 |
1,050mm |
| 幅方向スリット |
2分割、又は3分割 |
| シート送り |
手動ハンドル操作 |
| 長さ方向の切断 |
シリンダーによるカッターの走行 |
| 機械重量 |
0.3t |
| 電源 |
AC単相、100V、50/60Hz、総容量0.35kW |
| 作動エアー |
100ℓ/min (5kg/㎠ 以上) |

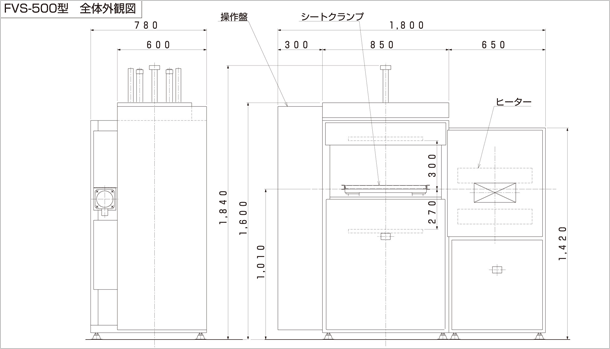

図面
