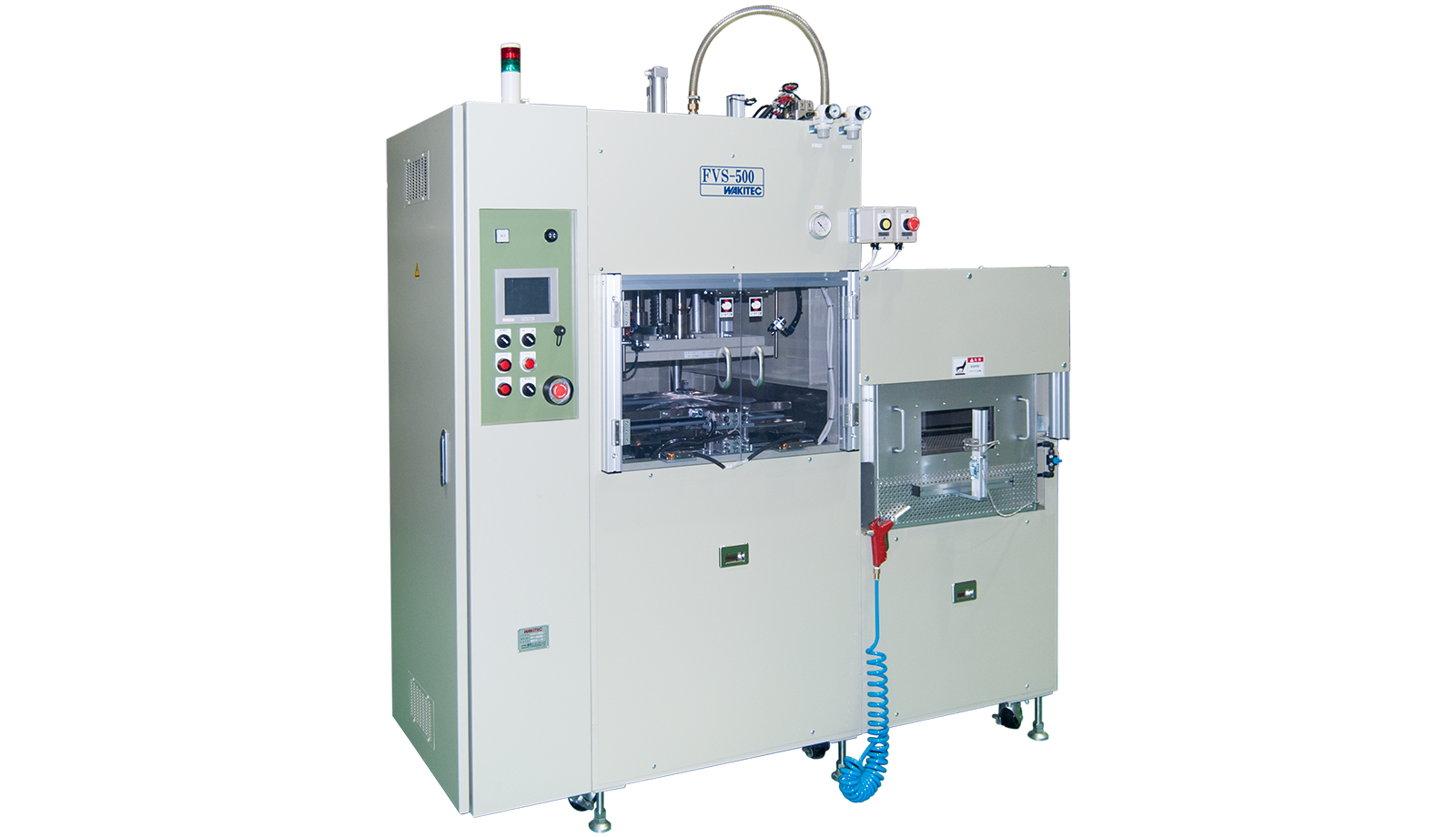

テスト用小型真空圧空成形機FVS-500型

テスト成形用に開発した超小型真空圧空成形機。高速成形・条件記憶が可能です。カットシートを使用して成形します。

特長

  • テスト成形用に開発した超小型真空圧空成形機であり、カットシートを使用して成形します。
  • 金型上下及びシートの左右走行は、サーボモータにより駆動しており、加熱完了のシート は高速で成形ゾーンに復帰し、成形動作も高速で行うことが可能です。

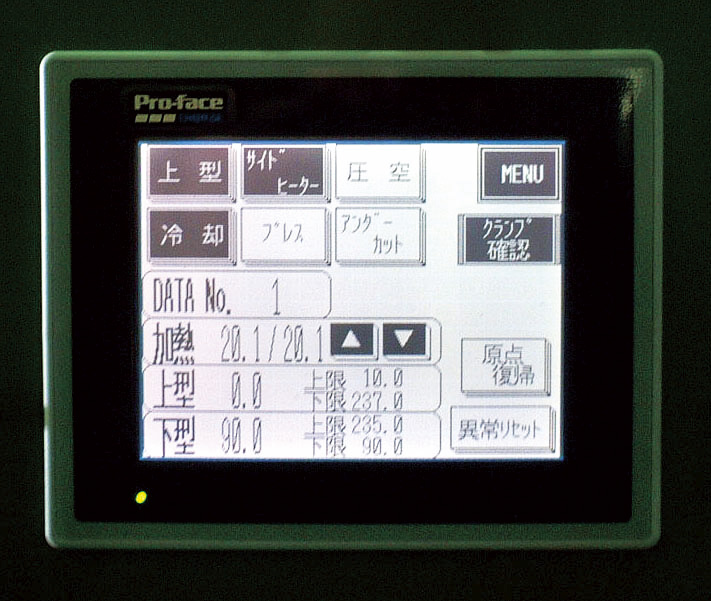

  • 金型の停止位置、移動スピード、ヒーター、タイマー条件等、成形条件はタッチパネルに より数値を打込むことにより、設定でき、更に記憶再生も可能です。

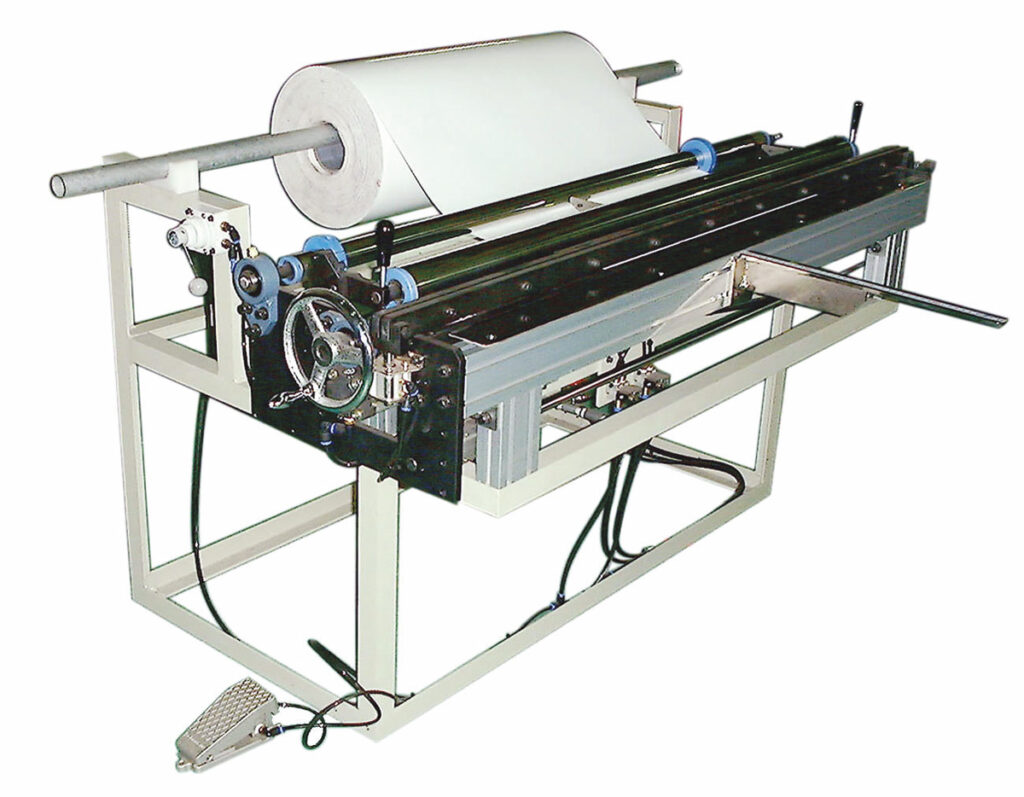

ロールシート切断装置

  • 長さ方向カットと同時に巾方向のスリッティングも行います。

仕様

FVS-500型 主仕様

成形面積最大 500mm(縦)x500mm(横)
成形品高さ最大 100mm
成形圧力5,000kg.f
床面積1,950mm×950mm×2,100mm
機械重量1.8t(付属の真空ポンプを含む)
電源AC3相、200V、50/60Hz、総容量28.0kW
作動エアー100ℓ/min (5kg/㎠ 以上)

ロールシート切断装置 主仕様

原反最大巾1,050mm
幅方向スリット2分割、又は3分割
シート送り手動ハンドル操作
長さ方向の切断シリンダーによるカッターの走行
機械重量0.3t
電源AC単相、100V、50/60Hz、総容量0.35kW
作動エアー100ℓ/min (5kg/㎠ 以上)

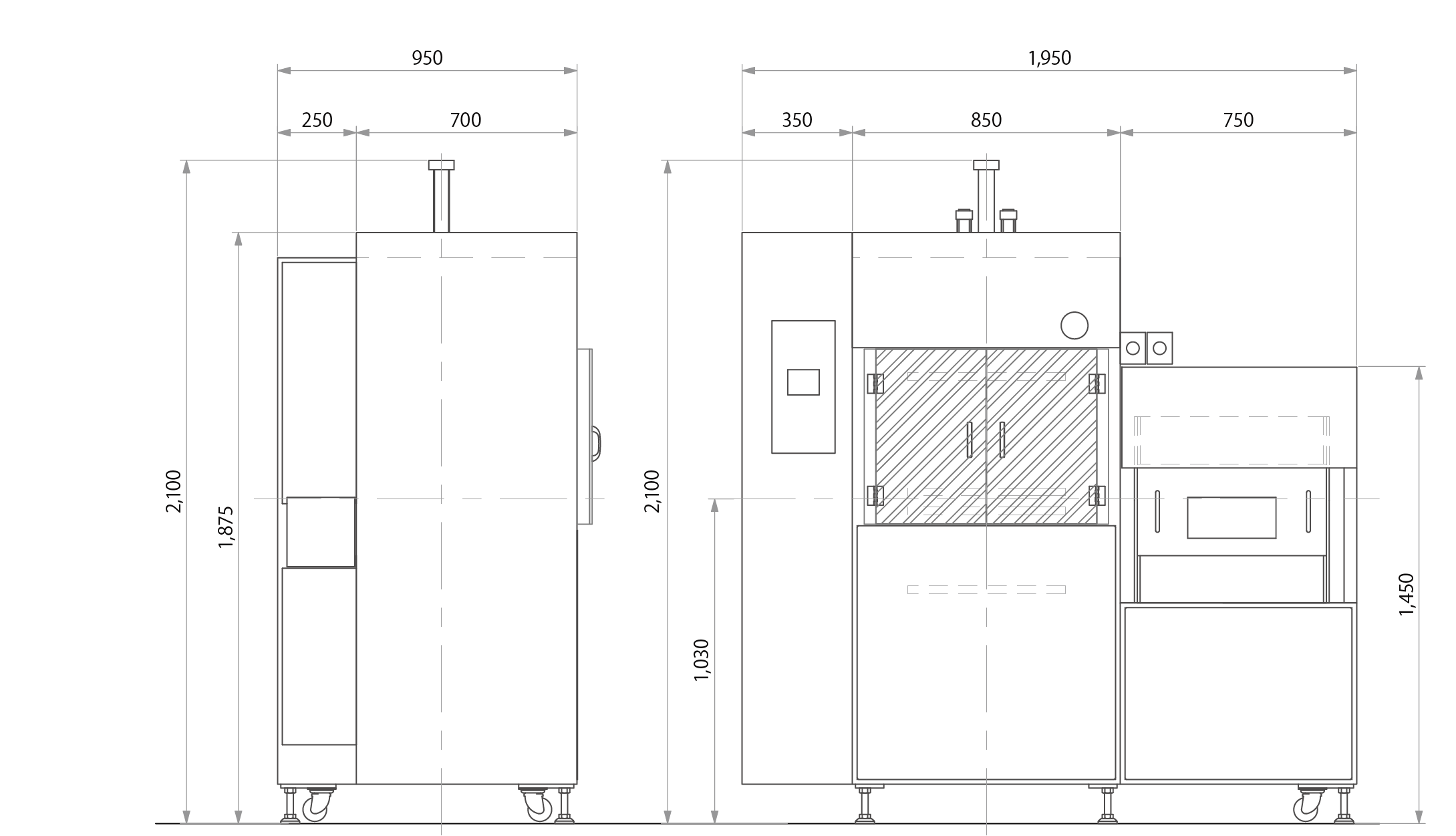

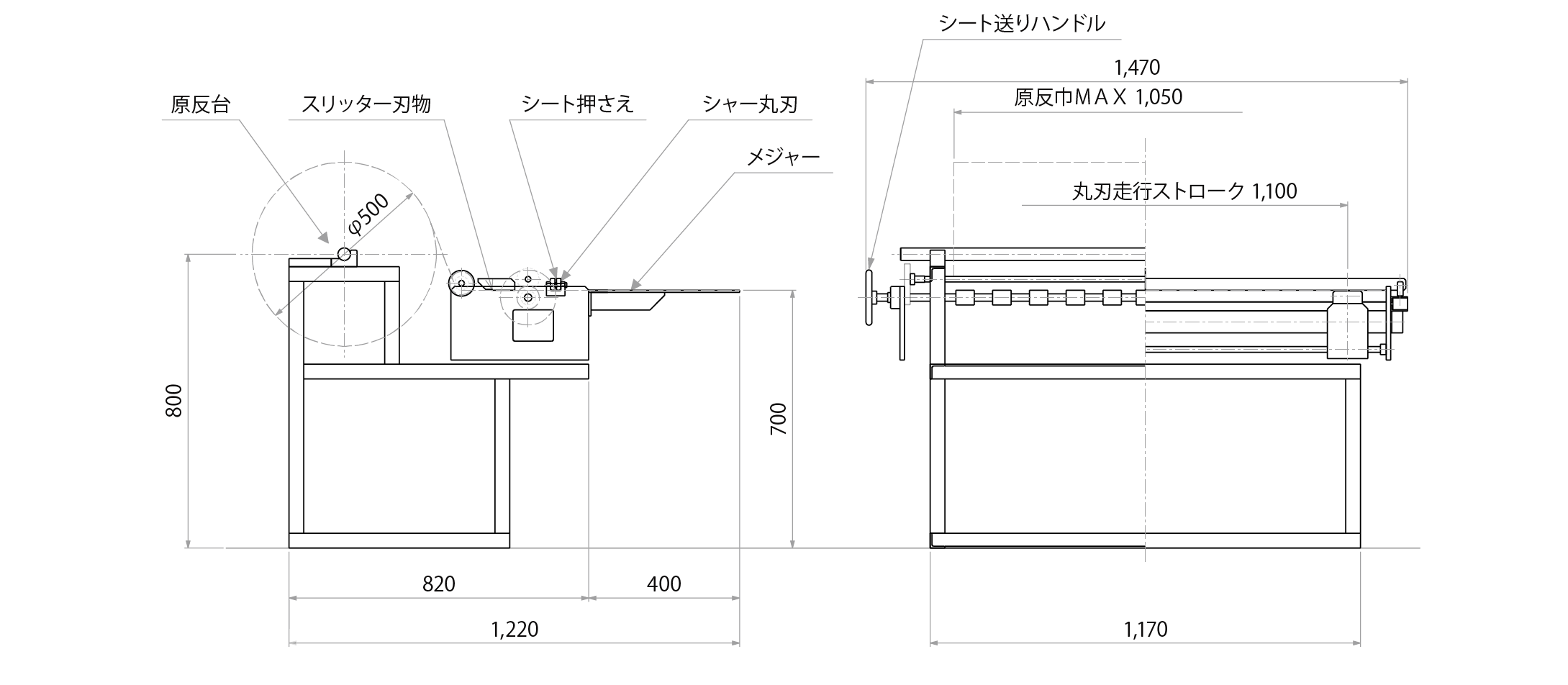

図面

テスト用小型真空圧空成形機FVS-500型
