特長
製品送りの安定化、抜きズレ防止
- シート送り時のアップダウンは入側/出側ともに平行上下を行います。

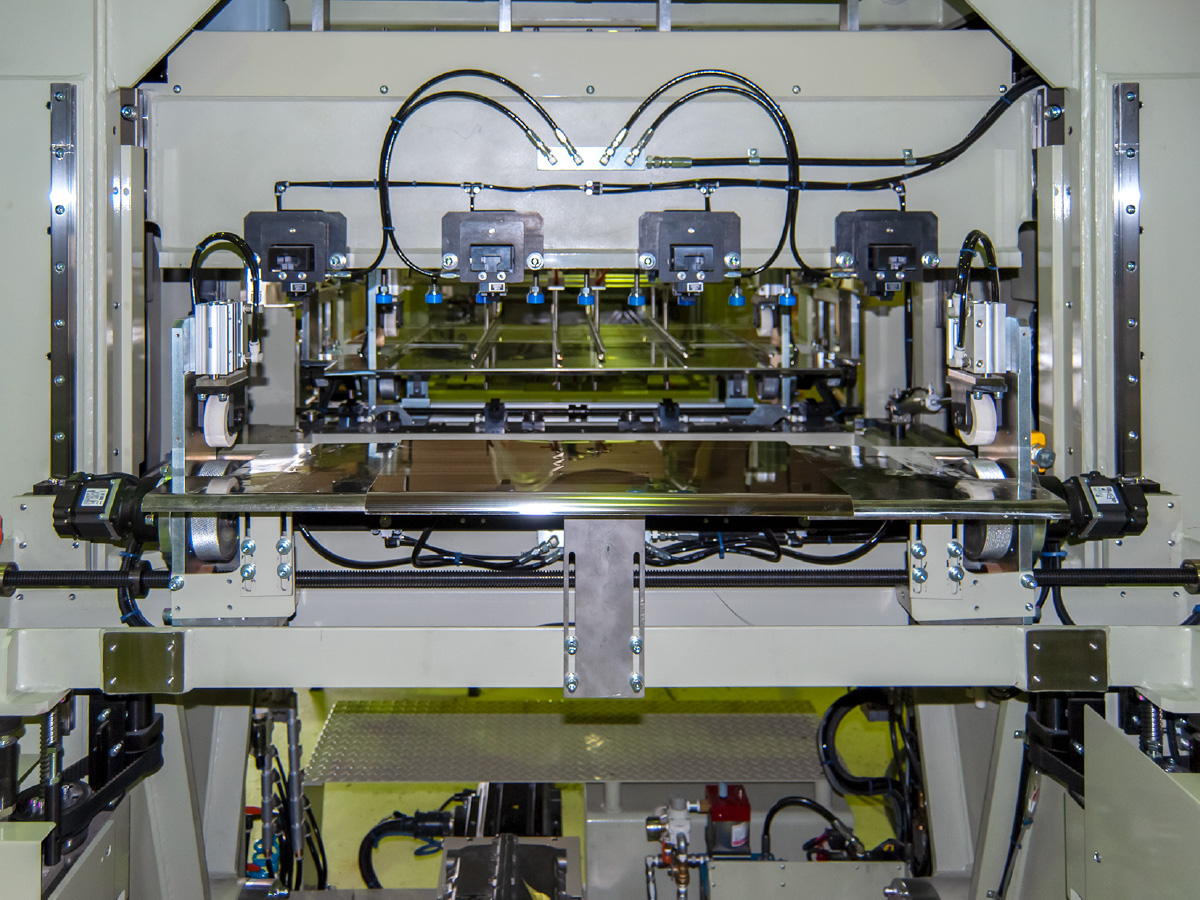

- 金型の入側/出側に製品送り機構を装備した4輪駆動方式のため、“タルミのない製品送り”を実現し、抜きズレを最小限に抑えることが可能です。 ※4輪駆動の駆動方式については特許登録済
ハイサイクル化
- 製品送りの安定化、抜きズレ防止機能の向上により、ハイサイクル駆動が可能に。「最大140回/分」のサイクルを記録しています。※但し、製品高さ30mm以内の場合
操作性・メンテナンス性の向上

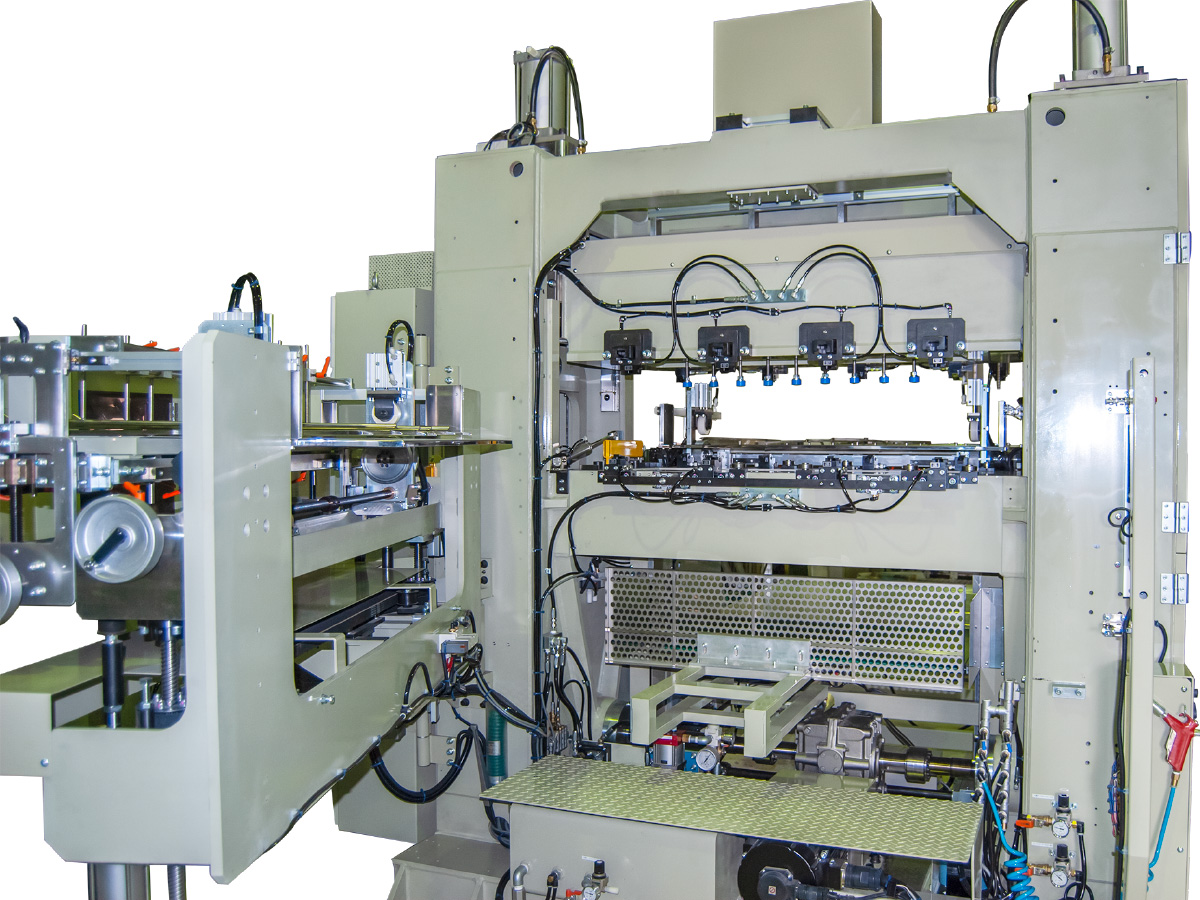

- 入側製品ガイドは反作業者側に90度旋回退避し、金型のメンテナンスも容易に実施可能です。
- 遠隔(電気系統)メンテナンスシステムを装備。万一の電気系統トラブルの際は、Webを介して弊社からの解決支援も可能です。




仕様
WP-1000A-10T(7T)型
型式 | WP-1000A-10T(7T) |
---|---|
抜き最大寸法 | 1,060mm(W)×350mm(もしくは310mm)(L) |
成形品最大高さ | 120mm |
プレスストローク | 160mm |
プレスストローク最大回数 | 120~140S/min.(製品高さ30mm以内) |
機種重量 | 6t |
電源 | AC3相、200V、50/60Hz、総容量24kW(20kW※) |
作動エアー | 500ℓ/min(5kg/㎤以上) |
※WP-1000A-7T
WP-800A-7T型
型式 | WP-800A-7T |
---|---|
抜き最大寸法 | 820mm(W)×320mm(L) |
成形品最大高さ | 120mm |
プレスストローク | 160mm |
プレスストローク最大回数 | 120~140S/min.(製品高さ30mm以内) |
機種重量 | 5.5t |
電源 | AC3相、200V、50/60Hz、総容量20kW |
作動エアー | 500ℓ/min(5kg/㎤以上) |

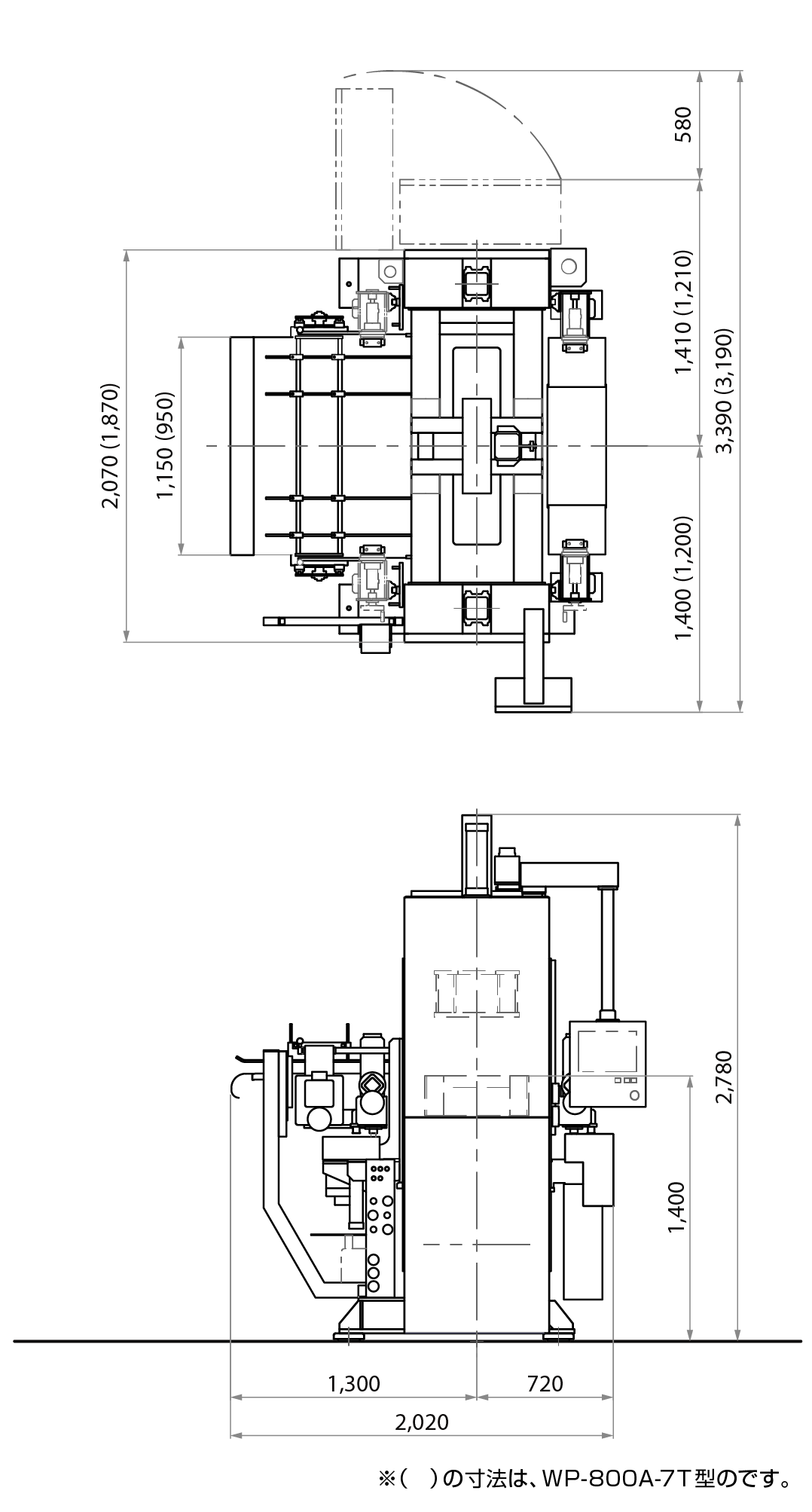

図面
